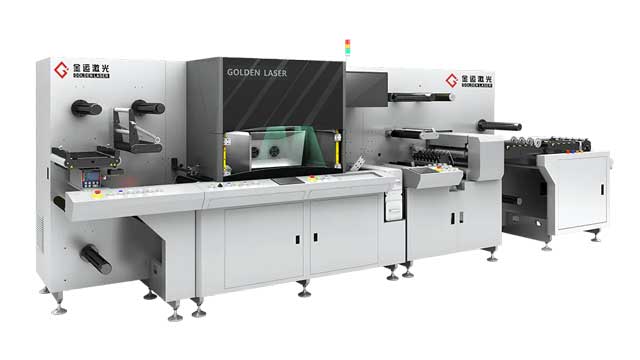

ロールツーロールラベルレーザーダイカットマシンLC-350

LC350 ラベル レーザー ダイ カッティング マシンは、ロール材料の変換プロセス用に設計された革新的なソリューションです。
モジュール設計により、ロール ツー ロール、ロール ツー シート、ロール ツー ステッカーのプロセスをシームレスに実行できます。
デジタル レーザー カッティングおよび仕上げ機能を備えた LC350 は、比類のない品質とパフォーマンスを保証し、メーカーが今日の競争の激しい市場環境における最も厳しい課題に取り組むことを可能にします。

デジタルレーザーダイカットシステム

LC350 レーザーダイカットシステムは、ロール材料の高品質でオンデマンドの変換を実現し、完全で効率的なデジタルワークフローを通じてリードタイムを大幅に短縮し、従来のダイカットのコストを排除します。

標準バージョンには、巻き戻し、レーザー切断、二重巻き戻し、廃棄マトリックス除去の機能があります。
また、ニス塗り、ラミネート、スリット、シート加工などのアドオンモジュールも用意されています。
同じラベルを異なる出力レベルでカットすることも可能です。

システムにはバーコード (または QR コード) リーダーを取り付けることができ、連続的に切断し、ジョブをオンザフライでシームレスに調整できます。
LC350 は、ロールツーロール (またはロールツーシート、ロールツーパーツ) レーザー切断用の完全なデジタル自動ソリューションを提供します。
追加のツール費用や待機時間は不要で、ダイナミックな市場の需要を満たす究極の柔軟性を備えています。

• ウェブ幅: 350mm、450mm、最大1000mm (カスタマイズ)
• 切断精度: ±0.1mm
• 切断速度：0~120mm/s
• レーザータイプ: CO2レーザー(ピコ秒レーザー、UVレーザー...オプション)
• CO2レーザー出力: 150W、200W、300W、600W

ラベルレーザーダイカッティングマシンLC350の主な特長

迅速なターンオーバー

従来のツールと金型の製造、メンテナンス、保管が不要になります。
ジャストインタイム製造や少量生産に最適なソリューションです。

精密切削

従来のダイカットプロセスでは再現できない複雑な形状と優れた部品品質を生み出します。

PCワークステーション

PC ワークステーションを通じて、レーザー ステーションのすべてのパラメータを管理し、レイアウトを最適化して最大の収量を得ることができます。

複数のプロセス

さまざまな種類の作業に適しています: フルカット、キスカット、穿孔、マイクロ穿孔、彫刻、マーキング、折り目付け - 1 回の処理実行で。

ビジョンシステム - カットから印刷まで

ビジョンカメラシステムまたはセンサーは、印刷された材料または事前にダイカットされた形状を登録するために使用でき、カット印刷登録 0.1 mm による精密なカットを可能にします。

モジュラーデザイン

極めて高い柔軟性: さまざまな変換要件に合わせてシステムを自動化およびカスタマイズするためのさまざまなオプションが用意されています。

デジタルワークフロー

完全なデジタル ワークフロー ソリューション: パターンの変更はファイルを開くのと同じくらい簡単で、ダウンタイムやセットアップは必要ありません。

インテリジェントソフトウェア

自社開発のソフトウェアインテリジェントアルゴリズムは、さまざまなグラフィックに合わせてレーザー処理速度を常に調整することで、切断精度を向上させます。

無制限の切断パス

カッティング ビームはどの方向にも動かすことができ、スムーズにカットできます。形状ラベルの丸い角、四角い角、ギザギザのエッジを簡単に作成できます。

レーザーダイカットマシンの仕組み

ラベルのレーザーカットをその場で確認するには、ビデオをご覧ください。
GoldenLaser チームはお客様のビジネスのニーズに応え、レーザーダイカッティングマシンをお客様のニーズに合わせて調整する準備ができています。

技術仕様

構成

アンワインダー

閉ループ張力制御付きアンワインダー最大アンワインダー直径: 750mm

ウェブガイドシステム

超音波エッジガイドセンサーを備えた電子ウェブガイド

ラミネート加工

2つの空気圧シャフトと巻き戻し/巻き戻し機能付き

レーザー切断

1つまたは2つのレーザースキャンヘッドを装備できます。
3つ以上のレーザーヘッドをカスタマイズできます。
マルチステーションレーザーワークステーション（ガルボレーザーとXYガントリーレーザー）が利用可能です。

スリッター

オプションのせん断スリッターまたはカミソリ刃スリッター

リワインダー + マトリックス除去

リワインダーまたはデュアルリワインダー。
閉ループ張力制御システムにより、安定した張力が継続的に確保されます。
最大巻き取り直径は750 mmです。

オプションの変換

Golden Laser 変換モジュールを追加することで、レーザーダイカッティングマシンをカスタマイズして、お客様の特定のニーズに合わせることができます。
お客様の生産ラインは、以下の変換オプションから恩恵を受けることができます。

• ロールからロールへの切断
• ロールからシートへの切断
• ロールからステッカーまでカット
• バーコード読み取り - オンザフライジョブ変更
• 半回転式ダイカット
• フラットベッドダイカット
• ラミネート加工
• フレキソニス
• コールドフォイル
• スリッティング - 刃物によるスリッティングまたはカミソリによるスリッティング
• シーティング
• セルフワインディングラミネートとライナー付き
• ラベルシフターとバックスコアラーを備えた廃棄物マトリックスリワインダー
• 廃棄物収集機またはスルーカット用コンベア
• コロナ治療ユニット
• ラベルの紛失検査と検出

用途

適用材料

PET、紙、コート紙、光沢紙、マット紙、合成紙、クラフト紙、ポリプロピレン(PP)、TPU、BOPP、PE、プラスチック、フィルム、PETフィルム、マイクロフィニッシュフィルム、ラッピングフィルム、両面テープ、3M VHBテープ、反射材、布地など。

応用分野

ラベル / ステッカーとデカール / 印刷と包装 / フィルムとテープ / 熱転写フィルム / 反射フィルム/ 粘着テープ / 3M テープ / 工業用テープ / 研磨材 / 自動車 / ガスケット / メンブレンスイッチ / 電子機器など。
